A Polmetál Pruszysnki kínálatában nem csak az építéshez szükséges lemezeket, hanem minden szükséges kiegészítőt, valamint a szereléshez szükséges kötőelemeket és szerszámokat is megtaláljuk. Ezúttal a lemezek vágására, nyírására használható lemezvágó ollókat ismerhetjük meg.
A különböző acél- és alumínium termékek, így a cserepeslemezek, trapézlemezek, síklemezek szerelésekor szükség lehet a lemezek darabolására, nyírására, vagy különböző profilok kivágására, amire a legegyszerűbb és egyben precíz eszköz a lemezvágó olló. A Polmetál Pruszynski az 1889-ben alapított németországi vállalat, a Bessey szerszámait ajánlja erre a célra; a legfontosabb lemezolló típusok a Polmetál webáruházában is elérhetőek.
Alapkonstrukcióját tekintve a lemezvágó olló egy egyszerű szerszám, amely két nyírópofával, ill. nyíróéllel rendelkezik, melyek között az éljátéknak nevezett hézag található, jellemzően 0,04 és 0,2 mm szélességgel – a megfelelő érték kiválasztását az elvágni kívánt lemez vastagsága is anyaga is befolyásolja.
A működési elv tehát egyszerű, de a Bessey kínálatában mégis számos különböző változatot találunk ebből a szerszámból, és ha az adott feladathoz megfelelő típust választjuk, akkor ezzel nagyban megkönnyítjük a munkát, illetve pontosabb és tisztább vágást tudunk elvégezni. Az egyes lemezollók szárának ergonomikus kialakítása, a minél nagyobb nyíróerő elérése mellett a legfontosabb termékjellemző a nyíróélek kialakítása: a hagyományos, egyenes mellett jobbra és balra ívelt változatok is elérhetőek, amelyek megkönnyítik az íves vágásokat.
A Bessey lemezvágó ollókat legfontosabb jellemzőik alapján az alábbi módon lehet csoportosítani.
A normál lemezvágó ollók esetében a vágóél és fogantyú hagyományosan egy darabból kovácsolt. A vágóerő a vágóélhossz és az olló szárhossz arányából adódik.
Az emelőkar-áttételes kézi lemezvágó ollók a fejrészből és markolatból állnak. Mindkét rész csuklós mechanizmuson keresztül van összekötve, amelyből további emelőkar-áttétel keletkezik.

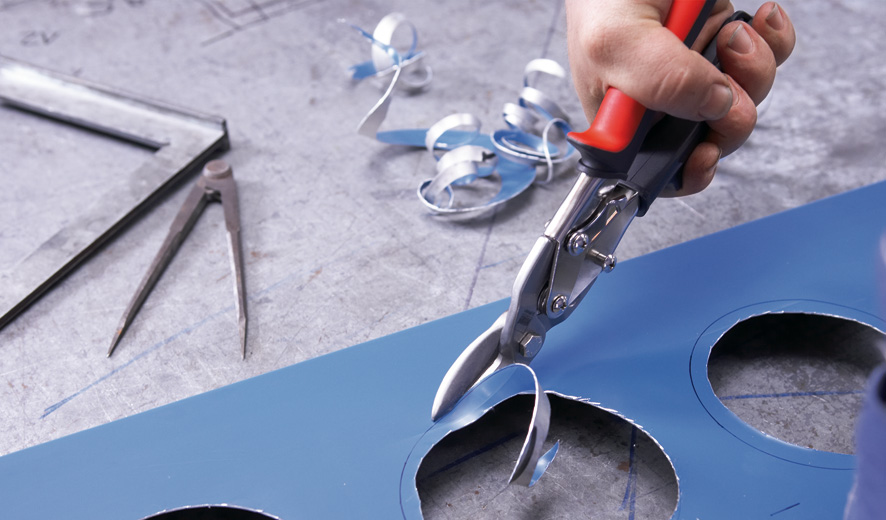

Az ideál ollók joggal viselik a nevüket, mert ezek az „ideális” olló valóban sokoldalúak. Átvághatunk egy lemezen (folyamatos vágás), valamint vághatunk kicsi és nagy vágási íveket, körvonalakat (alakos vágás), a lemez szélén, (szélező vágás) vagy a lemeztábla közepén egyaránt… de persze az egyszerűbb lemezalakítási munkák is elvégezhetők ezekkel a szerszámokkal.
Az alakvágó ollók táblalemezek szélén történő szűk, kis sugarú alakzatok vágásához alkalmazhatók a legjobban. Ezekkel az ollókkal – filigrán vágóéleinek köszönhetően – fáradságmentesen vághatók rendkívül szűk, kis ívű alakzatok is.
Ugyanakkor ha egy lemezt középen és/vagy a szélek mentén szeretnénk átvágni, akkor ez az egyenes vágási élű olló a megfelelő szerszám számunkra. Kihasználva a szerszám hosszú vágóéleit kis erőfeszítéssel gyorsan és pontosan vághatunk méretre, és szélezhet akár nagy méretű lemezeket is.
A jobbos ollók éleit úgy élezik és az ollókat úgy építik, hogy azokkal a jobbra ívelő görbék (tehát egy balról jobbra ívelő görbe) könnyen vágható legyen. Jobbról balra ívelő vágásokat értelemszerűen balos ollókkal célszerű elvégezni. Gyakran úgy gondolják, hogy a jobbos olló jobbkezeseknek, a balos olló balkezeseknek gyártott szerszám, ám ez nem fedi a valóságot, sőt éppen az ellenkezője igaz.
A vágóélek élettartama közvetlenül a felhasznált anyagoktól és a feldolgozás minőségétől függ. A nagy teljesítményű ollókba ültetett HSS vágóélek megfelelnek a legszigorúbb követelményeknek a vágási teljesítmény és élettartam tekintetében. A HSS TiN vágóéllel ellátott vágófejek rendkívül kemény, kopásálló titán-nitrid bevonattal vannak ellátva. A felhasználói igényeknek és alkalmazási gyakoriságoknak megfelelően a vágóélek tekintetében további különleges, kiváló minőségű, speciális, rozsdamentes és minőségi acélok állnak rendelkezésre.
Vágóél minőség | Keménység (min. HRC) | Élettartam |
HHS-TiN | 65 | +++++ |
HSS | 65 | ++++ |
Spec. rozsdamentes | 61 | +++ |
Rozsdamentes | 59 | ++ |
Minőségi acél | 56 | + |
Minél jobb a vágóélek acélanyagának minősége, annál hosszabb a vágóélek élettartama.
Normál lemezvágó ollók:
Vágóélminőség | Olló típus | Vágható lemezvastagság adott szakítószilárdság esetén: | |||
400 N/mm² | 600 N/mm² | 800 N/mm² | 1100 N/mm² | ||
Rozsdamentes acél | D207, D216 | 1,2 | 1 | 0,8 | - |
Minőségi acél | D107, D116, D118 | 1,2 | 1 | 0,8 | - |
Emelőkar-áttételes kézi lemezvágó ollók:
Vágóélminőség | Olló típus | Vágható lemezvastagság adott szakítószilárdság esetén: | |||
400 N/mm² | 600 N/mm² | 800 N/mm² | 1100 N/mm² | ||
Spec. rozsdamentes acél | D29ASS, D39ASS | 1,5 | 1,2 | 1 | - |
D15A | 1,2 | 1 | 0,8 | - | |
Rozsdamentes acél | D16 | 1,5 | 1,2 | 1 | - |
A cserepeslemezek, trapézlemezek síklemezek és más lemezes termékek vágásához, szereléséhez leggyakrabban használt lemezvágó ollókat a Polmetál Pruszinskynél is megvásárolhatja. Lássuk melyek ezek!
Gyártói cikkszám: D341-60
A lemezek hajlítására szolgáló szerszám kovácsolt minőségi acélból készül, porszórt fekete színű kivitelben.
Műszaki adatok:
Rendelési szám | Forma | Fogószárak illesztése | Pofa szélesség (mm) | Teljes hossz (mm) | Tömeg (kg) |
D341-60 | 45°-ban hajlított | lapolt | 60 | 270 | 0,63 |
Gyártói cikkszámok: D16, D16L, D16S
Az univerzális „16-os” sorozat jobb és (L-lel jelölt) bal vágású ollóit rövid, egyenes és ívelt vágásokhoz is használhatjuk, míg az egyenes vágású ollóval nagy sugarú jobbos és balos vágásokat végezhetünk. Az emelőkar-áttételes kézi lemezvágó ollók segítségével kisebb erőkifejtéssel végezhetjük el a munkát. Az ollók vágóéle mikrofogazással készül, a csúszásmentes vágás érdekében.
Műszaki adatok:
Rendelési szám | Teljes hossz (mm) | Vágás hossz (mm) | Lemezvastagság (600 N/mm²) | Élettartam | Tömeg (kg) |
D16 | 240 | 40 | 1,2 | ++ | 0,38 |
D16L | 240 | 40 | 1,2 | ++ | 0,38 |
D16S | 240 | 44 | 1,2 | ++ | 0,38 |
Gyártói cikkszám: D39ASS
A D39ASS ideál olló rendkívül robusztus, könnyen kezelhető szerszám, mely a súrlódó felületeken szinterfém betétekkel rendelkezik, az összekötő helyen pedig rögzített, stabil csavaros kötéssel van ellátva. Az olló csuklópontja felett rozsdamentes acél burkolattal bír, ami védi az alatta lévő rugót a szennyeződéstől.
Az ideál ollóval a munkavégzés megkíméli az erőnket: minden vágásnál a teljes vágási hossz használható, hiszem a fogantyú nyitási szögét jelentősen csökkentették. Az ollót jobb és balkezesek egyaránt könnyen nyithatják és zárhatják anélkül, hogy fogást váltanának, amit a reteszelő gomb felső fogantyúrészen történt elhelyezése tesz lehetővé.
A DS39ASS típusú olló folytonos, egyenes és ívelt vágásokhoz ajánlott. Rendkívül kompakt, részben süllyesztett csavarkötéssel készült a vágófej, amely fokozott manőverezési lehetőséget és pontosságot tesz lehetővé alakzatok vágásánál, és kisebb a munkadarab karcolódásának a veszélye is.
Gyártói cikkszám: D229ASS-2
A D29ASS ollók ERGO-markolattal rendelkeznek a fáradságmentes munkavégzés érdekében. Folytonos, egyenes és ívelt vágásokhoz használhatók, a kompakt vágófej pedig nagyfokú manőverezési lehetőséget tesz lehetővé alakzatok vágása esetén. A 25%-kal kevesebb erőráfordítással használható eszköz optimális áttétellel működik, míg az optimális élgeometriának köszönhetően fogazás nélkül sem csúszik el a lemez a vágás során. Jobb vagy (L jelzéssel) bal vágású változatban is elérhető.
Gyártói cikkszámok: D116, D216
A D116-os és D216-os sorozat tagjai klasszikus kialakítású, normál lemezvágó ollók. A kovácsolt ollófej és markolat egy darabból, süllyesztékes kovácsolással készült, ami robusztussá és megbízhatóvá teszi a szerszámot. Az induktív eljárással edzett élek hosszú élettartamot és optimális vágási eredményt garantálnak. A praktikus, utánállítható csavaros kötésnek köszönhetően az olló köszörülés után is kényelmesen beállítható. A D216-os ollók lakkozott, míg a D116-osok PVC-bevonatú markolattal készülnek, jobb és (L jelzéssel) bal vágású kivitelben is elérhetők.
Gyártó cikkszám: D15A
A D15-ös ideál ollók kis méretüknek köszönhetően sokoldalúan használhatóak: az extrém kompakt kialakítású ollófej nagyon jól irányítható, így a nehezen hozzáférhető helyeken is lehetővé teszi a kis ívek vágását is. A kettős emelőkar-áttételnek köszönhetően lényegesen kisebb erőkifejtéssel működtethető, egyidejűleg a vágási teljesítmény érezhetően megnő. A puha anyagból készült betét és a műanyag borítás gondoskodik arról, hogy az ergonomikusan kialakított markolat kiválóan illeszkedjen a kézhez és különösen könnyen kezelhető legyen. A folytonos, egyenes és ívelt vágásokhoz is használható olló jobb vagy (L jelzéssel) bal vágású kivitelben is kapható.
Műszaki adatok:
Rendelési szám | Teljes hossz (mm) | Vágás hossz (mm) | Lemezvast. (600 N/mm²) (mm) | Élettartam | Tömeg (kg) |
D39ASS | 230 | 30 | 1,2 | +++ | 0,49 |
D39ASSL | 230 | 30 | 1,2 | +++ | 0,49 |
D29ASS-2 | 260 | 33 | 1,2 | +++ | 0,51 |
D29ASSL-2 | 260 | 33 | 1 | +++ | 0,51 |
D216-260 | 260 | 30 | 1 | ++ | 0,49 |
D216-260L | 260 | 30 | 1 | ++ | 0,49 |
D116-260L | 260 | 30 | 1 | + | 0,49 |
D116-280 | 280 | 34 | 1 | + | 0,56 |
D15A | 180 | 20 | 1 | +++ | 0,18 |
D15AL | 180 | 20 | 1 | +++ | 0,18 |
Gyártói cikkszámok: D107, D207 sorozatok
A D107-es és D207-os sorozat tagjai klasszikus kialakítású, normál lemezvágó ollók, rövid egyenes és ívelt vágásokhoz használhatók. A kovácsolt ollófej és markolat egy darabból, süllyesztékes kovácsolással készült, ami robusztussá és megbízhatóvá teszi a szerszámot. Az induktív eljárással edzett élek hosszú élettartamot és optimális vágási eredményt garantálnak. A praktikus, utánállítható csavaros kötésnek köszönhetően az olló köszörülés után is kényelmesen beállítható. A 107-es jelzésű változatok lakkozott, míg a 207-esek PVC-bevonatú markolattal készülnek. Jobb vagy (L jelzéssel) bal vágású kivitelben kapható.
Műszaki adatok:
Rendelési szám | Teljes hossz (mm) | Vágás hossz (mm) | Lemezvast. (600 N/mm²) (mm) | Élettartam | Tömeg (kg) |
D207-250 | 250 | 42 | 1 | ++ | 0,49 |
D207-250L | 250 | 42 | 1 | ++ | 0,49 |
D107-250 | 250 | 42 | 1 | + | 0,49 |
D107-250L | 250 | 42 | 1 | + | 0,49 |
D107-275 | 275 | 42 | 1 | + | 0,55 |
D107-275L | 275 | 42 | 1 | + | 0,55 |
Gyártói cikkszámok: D118-300, D118-300L
A lyukvágó ollókhoz hasonló gyártástechnológiával készülő pelikán ollók hosszú egyenes és folyamatos vágásokhoz használhatók: az extra hosszú vágóél ideális lemeztáblák kettévágásához. A 300 mm hosszú D118-as PVC-bevonatú markolattal, és jobb ill. bal vágású kialakításban is kapható.
Műszaki adatok:
Rendelési szám | Teljes hossz (mm) | Vágás hossz (mm) | Lemezvast. (600 N/mm²) (mm) | Élettartam | Tömeg (kg) |
D118-300 | 300 | 62 | 1 | + | 0,73 |
D118-300L | 300 | 62 | 1 | + | 0,73 |
Gyártó cikkszám: D396
Az ereszcsatorna szerelésekor használható szerszám 10 mm-es nyílásszélességű, 40 x 6 mm-es csatornavas méretig használható. A fogó feje korrózióálló temperöntvényből készült, és műanyag bevonatos csatornavasak esetén is használható, hiszen csúszógörgővel van ellátva.
Műszaki adatok:
Rendelési szám | Teljes hossz (mm) | Tömeg (kg) |
D396 | 600 | 3,1 |
Gyártói cikkszám: D36
A horganyzott kivitelű, PVC-bevonatos markolattal rendelkező szerszám 3 alsó- és 2 felső pofa segítségével biztosít gyors és hatékony munkavégzést. Az önnyitó fogó horganyzott kivitelű, 28 mm-es pofamélységű.
Műszaki adatok:
Rendelési szám | Teljes hossz (mm) | Tömeg (kg) |
D36 | 250 | 0,47 |
Gyártói cikkszám: D123S
Ez a szerszám a kettős emelőkar-áttételnek és az ERGO-markolatnak köszönhetően kevés erőfeszítéssel, fél kézzel is használható. Az induktív eljárással edzett, hosszú élettartamú éllel vágás során a pántolószalag veszélyes felpattanását egy ellentartó akadályozza meg. Az eszköz akár a 32 mm széles, 1 mm vastag, edzett acélszalagot is átvágja (560 N / mm²), a lapos alsó rész pedig könnyen a láda és a pántolószalag közé csúsztatható.
Műszaki adatok:
Rendelési szám | Teljes hossz (mm) | Vágás hossz (mm) | Tömeg (kg) |
D123S | 260 | 38 | 0,55 |
